炉温实时监控智能系统 PIS24-365

PIS 24-365炉温实时监控智能系统是Vcam研发的一款炉温曲线实时监控系统,含有内置高精度的热电偶,进板感应器、链速传感器和PIS24-365数据终端。具备365天24小时对生产过程中的产品炉温曲线实时监控,能够提高生产效率,降低生产成本,保证产品质量以及产品可追溯性。为工业4.0和MES系统提供大数据支持,方便企业生产管理。

技术参数 技术参数

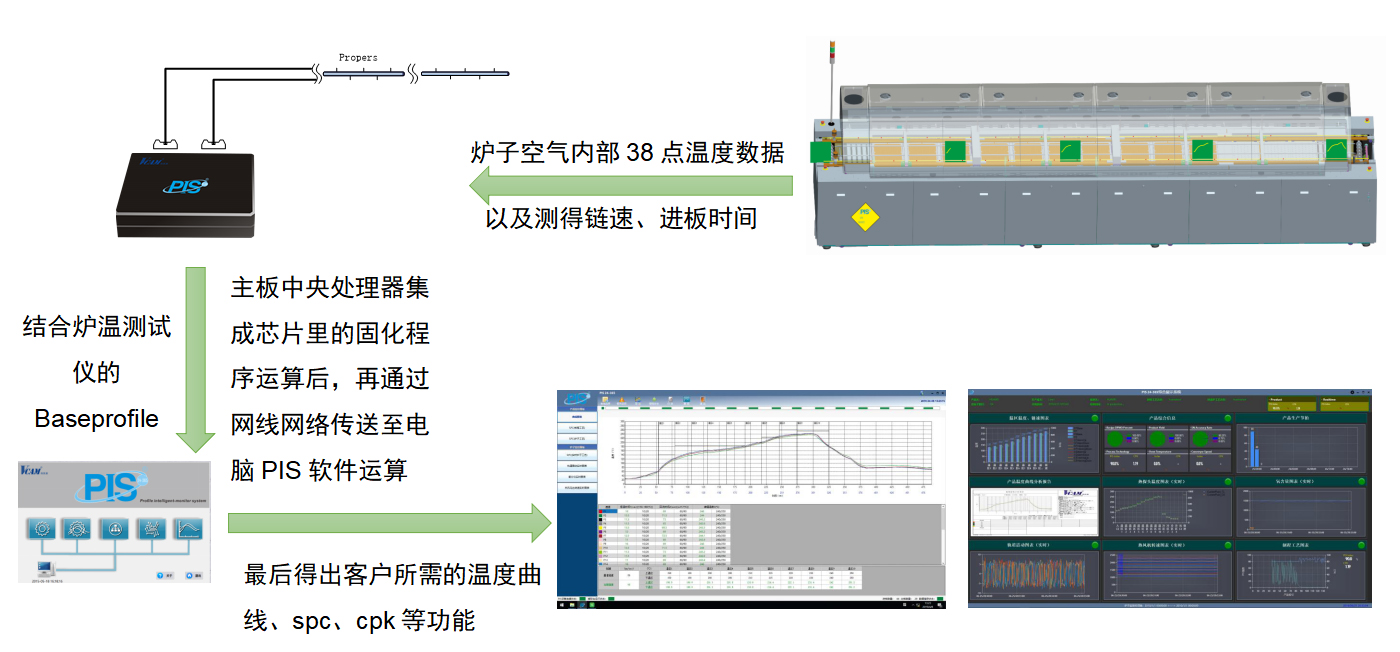

炉温实时监控智能系统工作原理

————————————————————







软 件 亮 点

——————



  • 氧含量实时监控


  • 九宫格实时看板系统


  • 轨道振动实时监控


  • UPH统 计


  • 马达风扇转速实时监控


  • PCB制程SPC、CPK值






软  件  功  能

——————————


实时分温区显示38个热电偶探针的温度数据

实时监控并生成每一片通过回流焊炉的PCB温度曲线

实时显示链速运行测量值

实时显示通过回流焊炉产品的模拟动画

自动绘制制程工艺各项参数SPC图表/CPK值

工艺制程警报:PIS指数(工艺窗口的界限判断)超界限警告、炉温警告、链速警告、制程工艺警告、CPK警告

工艺追溯:按产品名称查询,按时间查询,条形码查询

生产数据导出(支持TXT,EXCEL,PDF格式)

PIS操作权限管理员设定

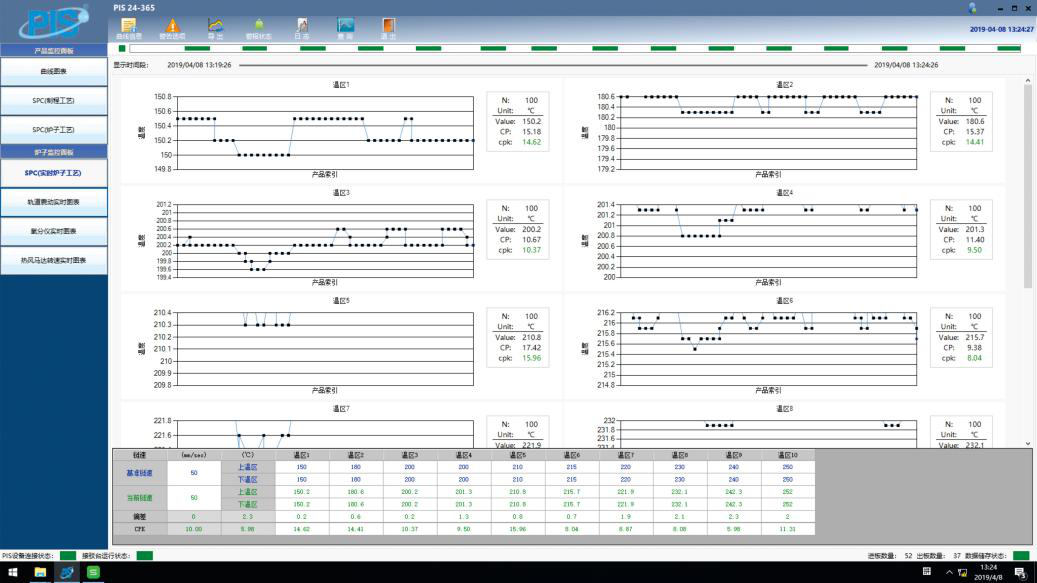

实时显示各温区的温度以及链速的SPC图表/CPK值

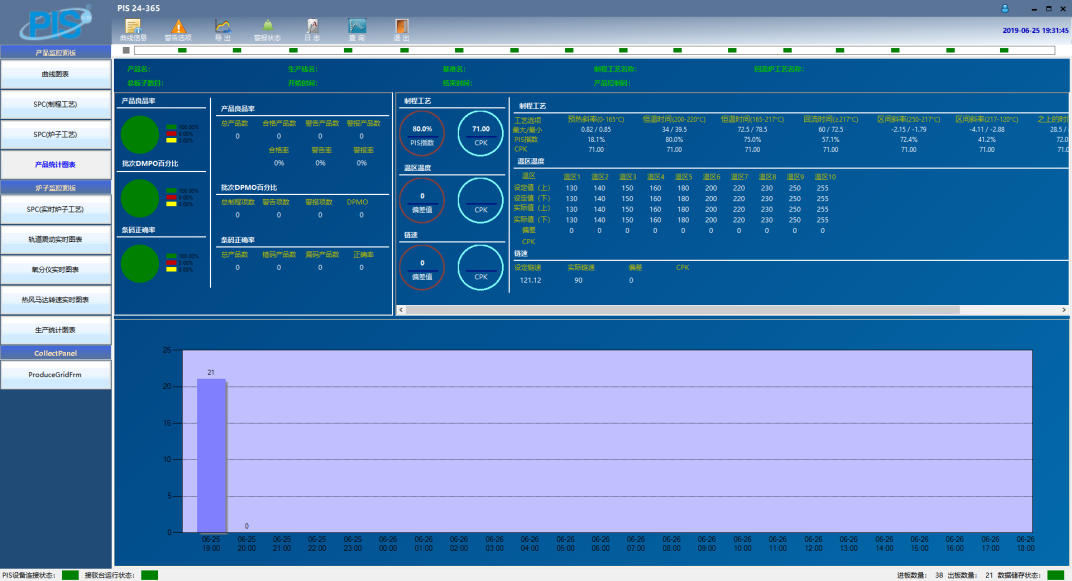

UPH产能统计/工艺缺陷及良率的统计报表

实时生产数据输出(RDO): TXT格式/CSV格式/PNG格式

自动警报灯塔三色显示并蜂鸣、自由配置警报灯状态

客户设定的警报可关闭炉前的进板机

进板时间间隔控制






选  配  功  能

————————


适配客户MES系统接口的数据上传

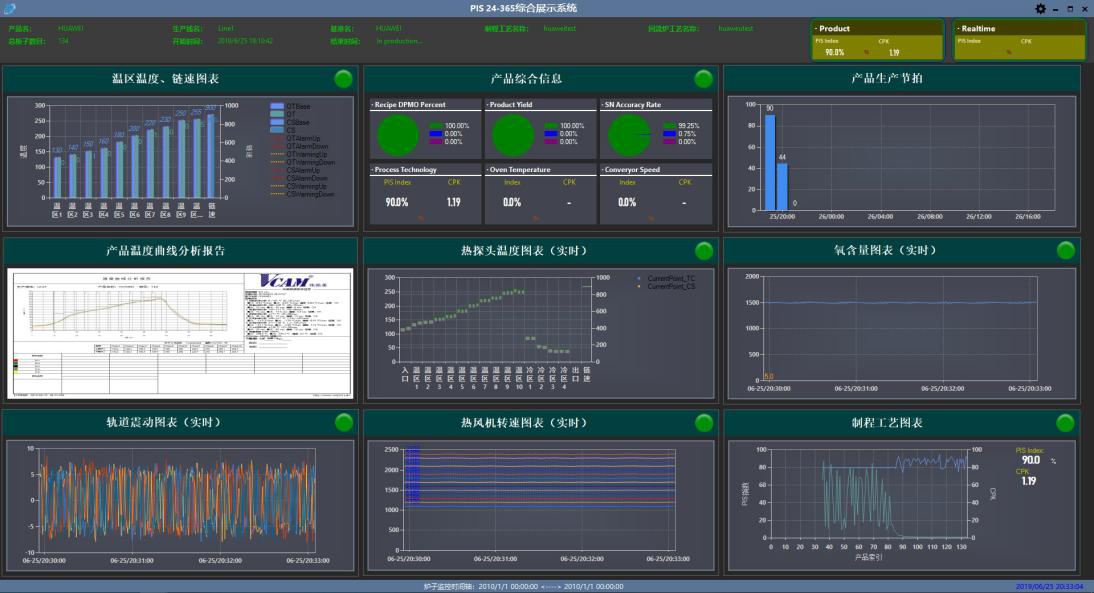

正在监控的生产画面切换为九宫格展示

独立运行PIS 24-365炉温曲线智能系统及相应其他软件

条形码关联PCB生产数据,条形码工艺追溯,条形码自动调用程序

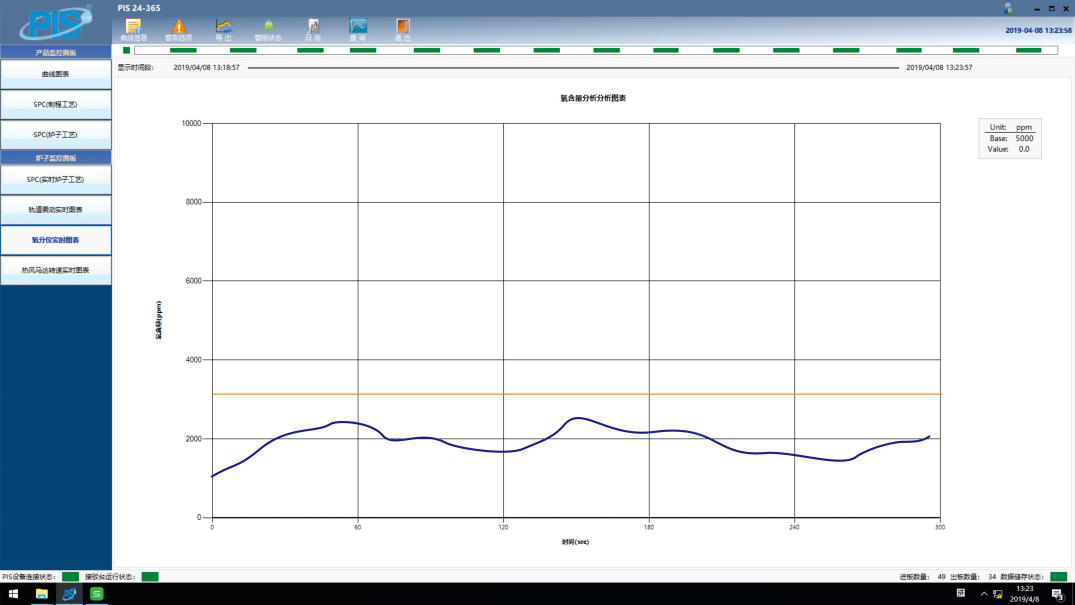

实时监控含氧量输出数据、警报、SPC图/CPK图

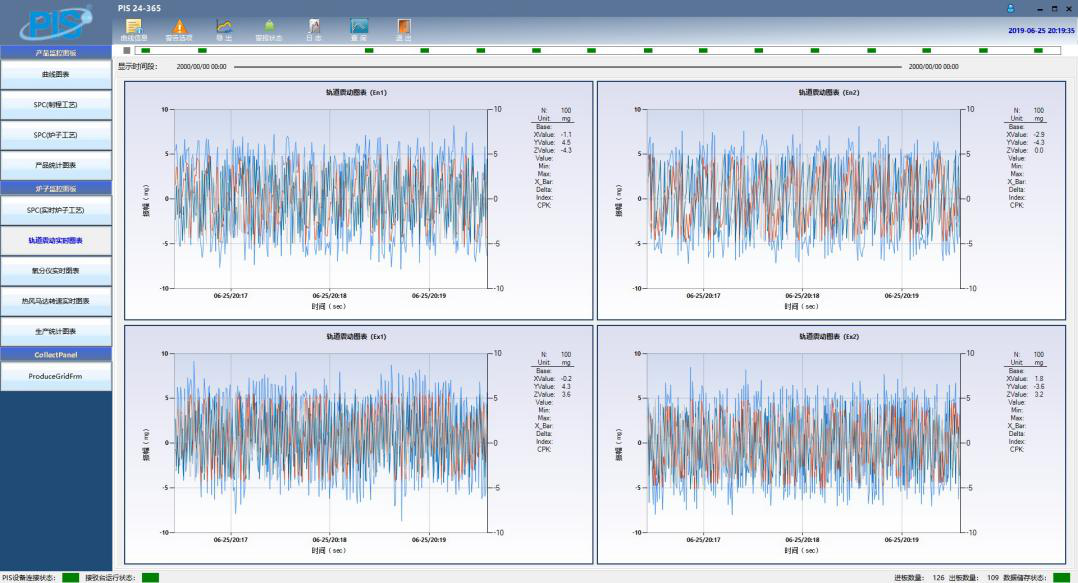

实时监控动轨和定轨道的轨道振动、警报、SPC图/CPK值

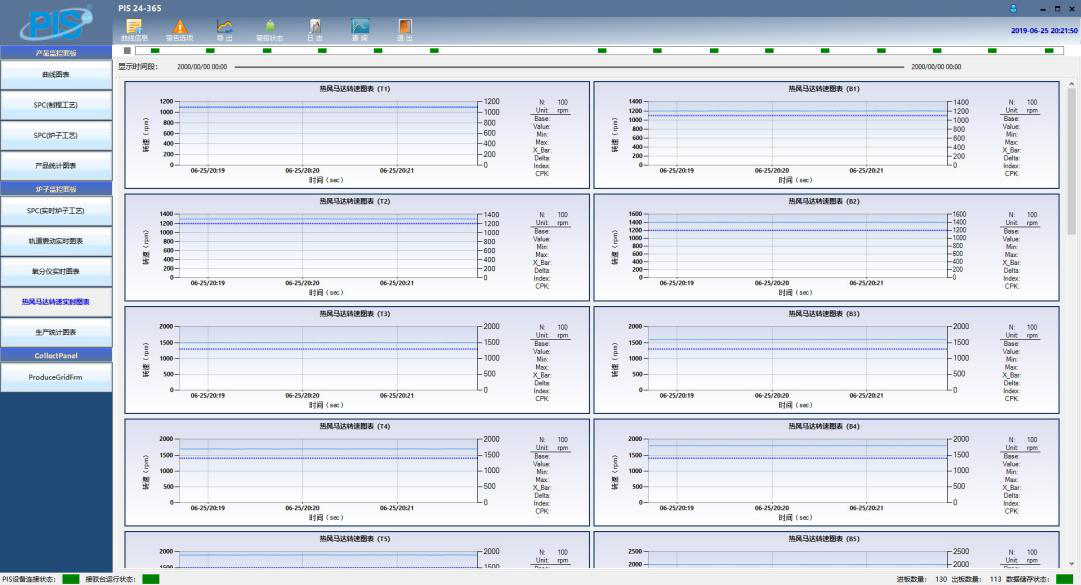

实时监控马达风扇转速的、警报、SPC图/CPK值

利用外置服务器安装PIS远程云智能看板系统,将PIS回流炉端收集 的数据和分析展示在大屏显示器(服务器,大屏显示器,相关网 络部署,线材需客户自行购买安装)


配  置  清  单

————————

定制的热电偶探管
PIS数据采集终端
链速传感器
进板感应器
带加密狗的PIS 24-365炉温曲线智能系统软件

选  配  清  单

————————

PIS 24-365炉温实时监控智能系统的PC主机
警示灯装置
失效报警
PIS其他辅助硬件配件
条形码扫描器
氧含量数据输入接口
轨道振动实时监控
风扇转速实时监控
数据采集器扩展模块
PIS远程云智能看板系统
